Comment les cuves de processus à double enveloppe assurent-elles une régulation thermique uniforme et réactive ?
Décalage thermique, points chauds et points froids
Les cuves de processus non gainées présentent un décalage thermique et des déséquilibres de température. Le contact direct avec les parois de la cuve crée des zones chaudes près des entrées, tandis que les régions stagnantes engendrent des poches froides. Ce phénomène est particulièrement problématique dans les domaines exigeant des procédés thermiques précis, tels que l’industrie pharmaceutique et la transformation alimentaire. Des écarts de température compris dans une fourchette de ±2 °C contribuent à 23 % des échecs de lots dans les procédés de bioprocédé (Ponemon, 2023). Le rejet de lots coûte annuellement environ 740 000 $ à ces installations.

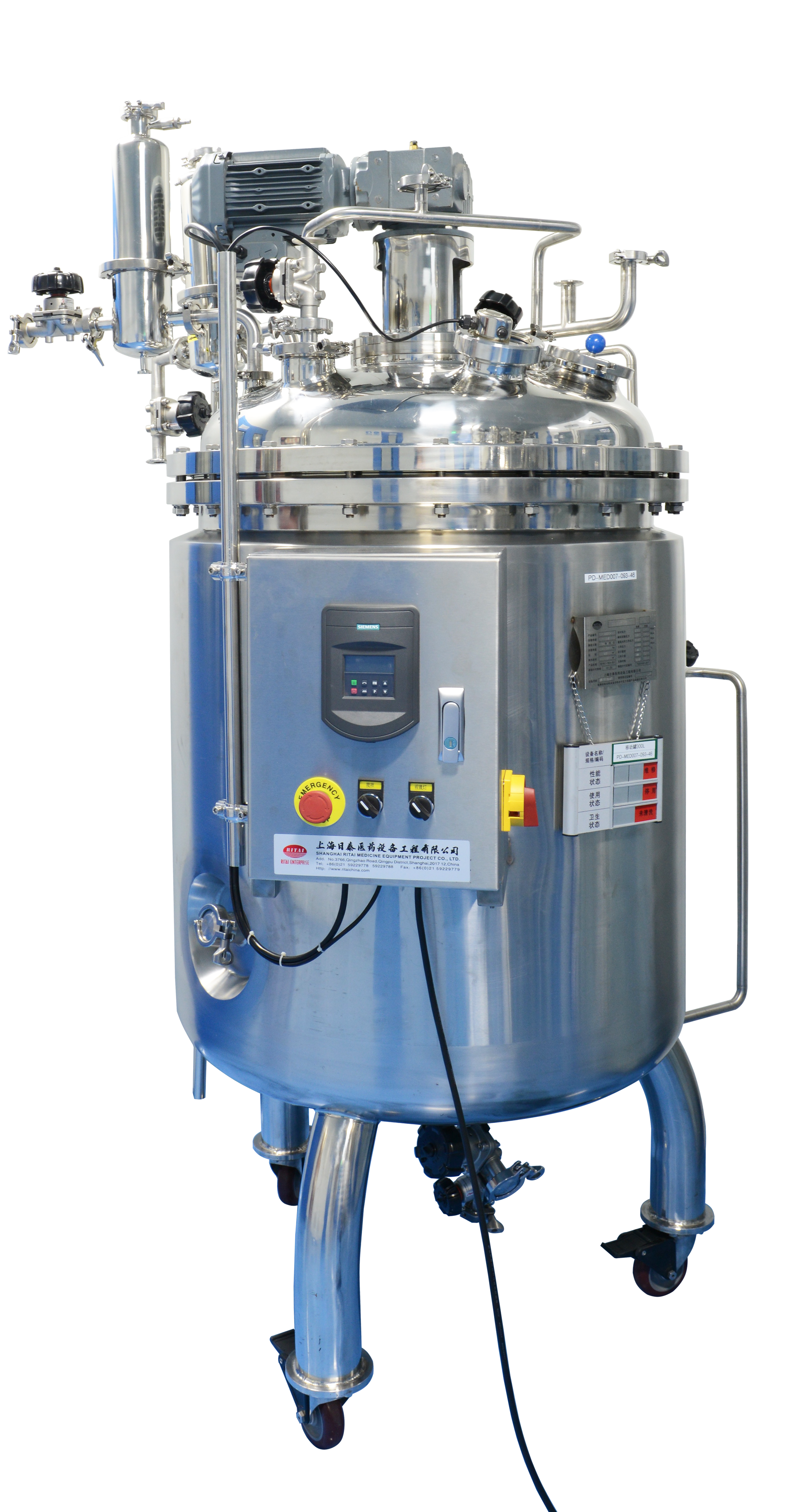

Le mécanisme fondamental : conduction indirecte via une géométrie à double paroi
Les procédés thermiques ont éliminé l’exposition thermique directe grâce à une construction à double paroi. Cette conception crée une chambre secondaire qui entoure le récipient principal, permettant ainsi une circulation uniforme d’un fluide thermique — tel que le glycol, la vapeur ou l’huile thermique — autour de l’extérieur. La chaleur est transmise par conduction à travers la paroi intérieure, évitant ainsi les chocs thermiques aux contenus sensibles. Les enveloppes à godets ou semi-hélicoïdales permettent d’augmenter la surface efficace jusqu’à 40 % par rapport aux enveloppes planes. Cela améliore également l’efficacité de l’échange thermique. Certaines simulations ont montré que, lorsqu’il est uniformément réparti, le fluide thermique peut réduire de 68 % les zones mortes et permettre une plage de température de ±0,5 °C en quelques minutes, comparé aux cuves à simple paroi.
Performances validées par CFD : uniformité de ±0,3 °C dans une cuve pharmaceutique de processus de 5 000 L
Les cuves à double enveloppe démontrent une précision à l'échelle de la production, et les conceptions pharmaceutiques de 5 000 L destinées aux anticorps monoclonaux ont atteint une uniformité thermique de ±0,3 °C — soit une amélioration de 92 % par rapport aux conceptions standard. Cette performance s’explique par trois éléments d’un design ingénierie :
- Des débits optimisés afin de maintenir un écoulement laminaire dans l’enveloppe, éliminant ainsi les turbulences et les points chauds.
- Un positionnement stratégique des capteurs RTD, avec des sondes redondantes mesurant en temps réel des micro-variations.
- Une modulation du fluide thermique assurée par un contrôle PID dynamique en moins de 0,2 seconde.
Une publication pharmaceutique évaluée par des pairs (DOI : 10.1016/j.xphs.2023.08.012, 2023) a validé ce design pour la fabrication biopharmaceutique. Il a permis de réduire de 79 % la dénaturation des protéines dans les produits biologiques sensibles à la chaleur et a souligné l’importance des systèmes à double enveloppe dans les procédés de fabrication critiques pour la qualité.
Optimisation du choix du fluide thermique pour votre application de cuve de procédé
Adaptation des propriétés du fluide à la plage de température requise et aux besoins de réactivité
Le choix du fluide caloporteur approprié pour un bac de traitement dépend de la façon dont la conception et la construction du fluide correspondent à la plage de températures de traitement, à la viscosité et aux exigences de réactivité. Les fluides doivent conserver leur conductivité thermique sans se dégrader. Par exemple, les huiles synthétiques sont supérieures aux mélanges eau-glycol au-dessus de 150 °C (300 °F) et empêchent le blocage par vapeur. La conductivité thermique influence considérablement la vitesse de montée en température : les applications nécessitant des réponses rapides de ±2 °C peuvent tirer profit de l’eau sous pression, qui permet d’atteindre un taux de chauffage et de refroidissement quatre fois supérieur à celui des huiles thermiques. La composition du fluide est également particulièrement importante pour la protection contre la corrosion et le gel, notamment dans la chaîne du froid pour les produits biologiques. Une solution de glycol conforme aux normes alimentaires est idéale, car elle fonctionne de -20 °C à 150 °C et répond aux normes sanitaires 3-A.
Manipulation de produits sensibles : applications avec glycol, vapeur et huile chaude
Les mélanges glycol-eau (40-60 %) sont particulièrement remarquables dans les applications alimentaires et pharmaceutiques (de -30 °C à +120 °C) en raison de leur protection antigel et de leur stabilité à l’oxydation. Dans le tempérage du chocolat, un propylène glycol à 50 % permet d’obtenir une uniformité de ±0,5 °C, empêchant ainsi l’apparition du « bloom » gras et préservant la texture du chocolat.
La vapeur saturée est le milieu de chauffage à haute intensité le plus couramment utilisé en raison de son efficacité lors des cycles CIP (nettoyage en place). Toutefois, l’alimentation en vapeur et la régulation de la pression doivent être soigneusement contrôlées afin d’éviter tout surchauffage localisé. La vapeur est couramment utilisée pour la gélatinisation de l’amidon à des températures inférieures à 150 °C.
Les huiles thermiques (notamment les aromatiques synthétiques) permettent un traitement à ultra-haute température (> 300 °C) lors de l’étape de synthèse des polymères, tout en évitant le formation de coke contrairement aux huiles minérales. Des réservoirs d’expansion intégrés réduisent la dégradation des huiles thermiques de 30 % en fonctionnement continu.
Contrôles avancés des cuves pour les procédés afin de prévenir la dégradation des produits thermosensibles
Exemples réels d’échecs : dénaturation des principes actifs et formation d’un film gras
Les écarts thermiques survenant lors de la fabrication d’aliments et de produits chimiques entraînent des pertes irréversibles de qualité du produit. Dans le domaine pharmaceutique, des pics thermiques dépassant les valeurs seuils provoquent la dénaturation des principes actifs pharmaceutiques (PAP), ce qui entraîne une perte de l’effet thérapeutique et modifie par conséquent la structure moléculaire. Lors de la fabrication du chocolat, la formation d’un film gras résulte d’une instabilité des températures ; elle se caractérise par une migration cristalline visible (qui altère la texture et réduit la durée de conservation). Ces deux types de défaillance sont dus à une gestion thermique inadéquate dans des systèmes non chemisés et contrôlés.
Consignes de régulation PID avec réseaux de capteurs à résistance (RTD) pour un contrôle thermique avancé
Les cuves de procédé à double enveloppe modernes utilisent une automatisation multi-capteurs pour prévenir la dégradation. Des réseaux de détecteurs de température par résistance (RTD) sont placés de façon stratégique afin de cartographier les gradients thermiques. Ces données sont collectées en temps réel, ce qui permet d’effectuer les réglages appropriés. Des régulateurs PID (Proportionnel-Intégral-Dérivé) sont utilisés dans ces systèmes, permettant ainsi des ajustements en temps réel. La collecte continue de données en temps réel améliore la gestion thermique, avec une plage de température de ± 0,5 °C par rapport à la consigne.
FAQ
Qu’est-ce qu’une cuve de procédé à double enveloppe ?
Une cuve de procédé à double enveloppe est une cuve dotée d’une paroi double permettant de chauffer ou de refroidir uniformément son contenu, sans affecter directement le procédé par la source de chaleur ou de refroidissement.
Pourquoi une cuve à double enveloppe est-elle supérieure à une cuve sans double enveloppe ?
Les cuves à double enveloppe réduisent au minimum le décalage thermique ainsi que les points chauds et froids. Cela garantit une uniformité du contrôle de la température et préserve l’intégrité des produits, notamment dans des domaines sensibles tels que la transformation alimentaire et la pharmacie.
Comment un régulateur PID aide-t-il les cuves à double enveloppe à contrôler la température ?
Un régulateur PID contribue au contrôle de la température en surveillant celle-ci et en permettant des ajustements plus rapides des fluides thermiques afin d’en réguler la température. Un régulateur PID aide à maintenir les consignes afin de préserver l’intégrité des produits.
Quels sont certains des fluides thermiques circulant dans les cuves de procédé à double enveloppe ?
La plupart des fluides utilisés dans ces procédés sont des huiles thermiques, de la vapeur saturée et des mélanges eau-glycol. Le choix de ces fluides dépend de la température requise ainsi que de l’application spécifique du procédé.
